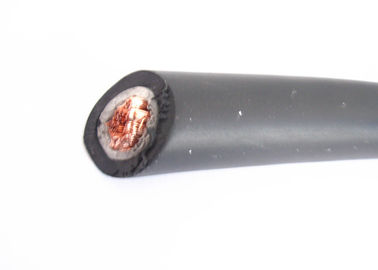

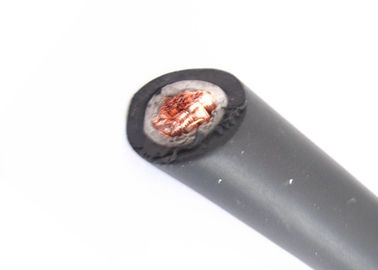

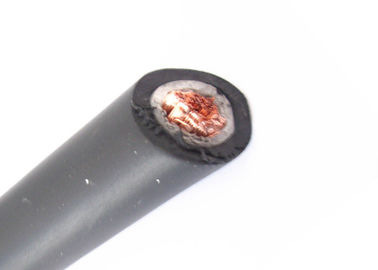

Produkt-Beschreibung
Schweißkabel mit EPR-/NBRgummijacke, entsprechend IST 6830/84 Äquivalente zu BS 6899 und ZU LÄRM-Vde 0282-teilige 6
- Leiterwiderstand
entsprechend IST: 8130/84 Äquivalent zu Cl HD 383. 6.
- Leiterwiderstandfaktor
an +20˚ C – sehen Sie technische Informationen
- Temperaturspanne
-25˚ C bis +80˚ C biegen
Festeinbau -40˚ C bis +80˚ C
- Zulässige Betriebstemperatur
am Leiter +85˚
- Nennspannung 100V
- Prüfspannung 1000V
Kabelstruktur:
- Die einfachen kupfernen Leiter, besonders feines angeschwemmt zu IST 8130/84 Äquivalente zu BS 6360, zu Iec 60228 u. zu HD 383.
- nehmen Sie verwendet als Trennzeichen über dem Leiter auf.
- EPR-/NBRäußere Gummijacke, gemäß der Art SE-3.
- Äußeres Umhüllungsschwarzes
- Mit Markierung des Markennamens und des Querschnitts.
- Die Prüfung des Kabels durchgeführt gemäß IST 9857/90 Äquivalente nach BS 638-teilige 4.
- Hitze, Öl und feuerverzögerndes Kabel.
Anwendung
- Gummi flexibles IsolierSchweißkabel werden benutzt, um Schweißgerät u. für bessere Schweißensleistungsfähigkeit anzuschließen.
- Verwendet in den Automobilindustrien, im Schiffbau, im Transport, in den Stahlplänen, in den Eisenbahnen, in den Raffinerien, in den Ölfeldern, in den automatisches Schweißens-Robotern, im Bau, in den Kohlengruben etc.
- Der robuste Bau macht diese Kabelwiderstand zur Kälte u. zur Hitze sowie zu den Flammen.
- Sie sind für Gebrauch in den offenen Räumen und in den trockenen und feuchten Bedingungen passend.
Schweißkabel mit Standardflexibilität, Biegungsradius: ca. 15 x CableØ
Quer-sek
(Sq.mm) |
Gegenwärtige Bewertung an einem maximalen Arbeitszyklus |
Nein von x einzeln
Drähte WireØ
(Millimeter) |
Radialstärke
von der Umhüllung
(Millimeter) |
Außendurchmesser
Minute | maximal
(Millimeter) |
Maximaler Widerstand
@ 20˚C
(ohm/km) |
AWG-Lehre
Nein. |
Dauerhaft
100%
(Ampere) |
85%
(Ampere) |
60%
(Ampere) |
30%
(Ampere) |
| 1x16 |
513 x 0,2 |
2,0 |
8,7 | 10,7 |
1,210 |
135 |
146 |
174 |
246 |
6 |
| 1x25 |
783 x 0,2 |
2,0 |
10,5 | 12,5 |
0,780 |
177 |
192 |
228 |
343 |
4 |
| 1x35 |
497 x 0,3 |
2,0 |
12,1 | 14,1 |
0,554 |
221 |
240 |
285 |
403 |
2 |
| 1x50 |
702 x 0,3 |
2,2 |
14,0 | 16,0 |
0,386 |
279 |
303 |
360 |
509 |
1 |
| 1x70 |
999 x 0,3 |
2,4 |
16,2 | 18,2 |
0,272 |
352 |
382 |
454 |
643 |
2/0 |
| 1x95 |
1302 x 0,3 |
2,6 |
18,9 | 20,9 |
0,206 |
424 |
460 |
547 |
774 |
3/0 |
| 1x120 |
1702 x 0,3 |
2,8 |
20,2 | 23,2 |
0,161 |
491 |
525 |
601 |
814 |
4/0 |
| 1x150 |
2121 x 0,3 |
3,0 |
22,4 | 26,4 |
0,129 |
568 |
614 |
708 |
921 |
300Kcmil |
Schweißkabel mit extremer hoher Flexibilität, Biegungsradius: ca. 12 x CableØ:
Quer-sek
(Sq.mm) |
Nein von x einzeln
Drähte WireØ
(Millimeter) |
Radialstärke
von der Umhüllung
(Millimeter) |
Außendurchmesser
Minute | maximal
(Millimeter) |
Maximal
Widerstand
@ 20˚C
(ohm/km) |
AWG-Lehre
Nein. |
| 1x16 |
513 x 0,2 |
2,0 |
8,7 | 10,7 |
1,210 |
6 |
| 1x25 |
783 x 0,2 |
2,0 |
10,5 | 12,5 |
0,780 |
4 |
| 1x35 |
1120 x 0,2 |
2,0 |
12,1 | 14,1 |
0,554 |
2 |
| 1x50 |
1600 x 0,2 |
2,2 |
14,0 | 16,0 |
0,386 |
1 |
| 1x70 |
2240 x 0,2 |
2,4 |
16,2 | 18,2 |
0,272 |
2/0 |
| 1x95 |
3024 x 0,2 |
2,6 |
18,9 | 20,9 |
0,206 |
3/0 |
Sicherheitsauflagen
1. vor der Anwendung muss aufgerolltes Schweißkabel immer heraus verbreitet werden, zum der gebräuchlichen Überhitzung zu vermeiden.
2. dürfen Kabel nicht innerhalb 10 Fußes des Halters verstärkt werden.
3. muss Schweißkabel aufgerollt oder geschlungen um den Körper der Arbeitskraft nie sein.
4. müssen Kabel mit geschädigter Isolierung ersetzt werden.
5. muss Schweißkabel durch die Durchschnitte von empfohlenen Verbindungen nur verbunden werden.
