2500MCM AAAC aller Standard des Aluminiumlegierungs-Leiter-IEC61089
Produktdetails:
|
|
Herkunftsort: | Henan |
---|---|
Markenname: | CN CABLE |
Zertifizierung: | CE |
Modellnummer: | Bloßer Leiter |
Zahlung und Versand AGB:
|
|
Min Bestellmenge: | 10000meters |
Verpackung Informationen: | Trommel |
Lieferzeit: | 15days nach Zahlung |
Zahlungsbedingungen: | L / C, T / T |
Detailinformationen |
|||
Leiter: | kupferner Leiter, | Name: | Obenliegende Linie Leiter |
---|---|---|---|
Modell: | Bloßer Leiter | certification: | CE |
Anwendung: | Elektrischer Bau | Merkmal: | Hohe Flexibilität |
Markieren: | Fernleitungsleiter,angeschwemmter bloßer Kupferdraht |
Produkt-Beschreibung

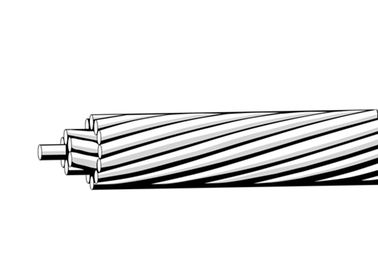

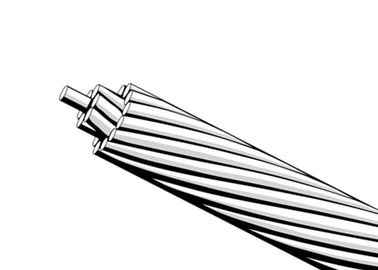

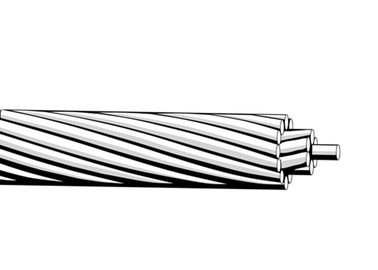

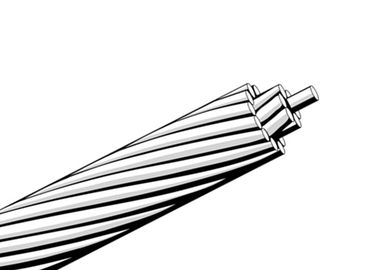

Festes und angeschwemmtes bloßes Kupfer ist für obenliegende Getriebe- und Verteilungsanwendungen passend
ANWENDUNGEN
Festes und angeschwemmtes bloßes Kupfer ist für obenliegende Getriebe- und Verteilungsanwendungen passend. Angeschwemmter Leiter der größeren Flexibilität sind für nicht isolierten Haken oben, Pullover und Boden im elektrischen Bau passend. Weiches gezeichnetes Kupfer ist unilay Bau.
SPEZIFIKATIONEN
Bloßer Kupferdraht und Kabel trifft oder übersteigt die folgenden ASTM-Spezifikationen:
• Hartgezogener Kupferdraht B-1.
• Mittelharter Kupferdraht B-2.
• B-3 weicher oder getemperter Kupferdraht.
• B-8 stark, mittelharter oder weicher Konzentrisch-Lage-angeschwemmt kupferner Leiter.
• B-33 konservierte Leiter
• Unilay-angeschwemmter weicher Kupferdraht des Drahtes B-787 19 Kombination.
BAU
Bloßes Kupfer, fest oder angeschwemmt. Verfügbar in den Temperamenten hart, mittelhart oder weich. Die angeschwemmten Leiter werden konzentrisch in den harten und mittelharten Temperamenten angeschwemmt und sind Kombination Unilay angeschwemmt im weich-gezeichneten Temperament
Größe (AWG-Lehre) |
Gewicht (lbs/1000 ft) |
Durchmesser (Mil) |
Kreismil Bereich (Mil) |
Stark gezeichnet | Mittelhartes gezeichnet | Weich-gezeichnet (getempert) | Zulässiges Ampacity | |||
Bewertet Strength> (lbs) |
DC Widerstand an 20°C (ohms/1000 ft) |
Bewertet Stärke (lbs) |
DC Widerstand an 20°C (ohms/1000 ft) |
Bewertet Stärke (lbs) |
DC Widerstand an 20°C |
|||||
FEST | ||||||||||
14 | 12,4 | 64,1 | 4110 | 213,5 | 2,626 | 166,6 | 2,613 | 124,2 | 2,525 | -- |
13 | 15,7 | 72 | 5180 | 268,0 | 2,083 | 208,8 | 2,072 | 156,6 | 2,003 | -- |
12 | 19,8 | 80,8 | 6530 | 336,9 | 1,652 | 261,2 | 1,643 | 197,5 | 1,588 | -- |
11 | 24,9 | 90,7 | 8230 | 422,9 | 1,310 | 327,6 | 1,303 | 249,0 | 1,260 | -- |
10 | 31,4 | 101,9 | 10380 | 529,2 | 1,039 | 410,4 | 1,033 | 314,0 | .999 | -- |
9 | 39,6 | 114,4 | 13090 | 661,2 | .824 | 514,2 | .820 | 380,5 | .792 | -- |
8 | 50 | 128,5 | 16510 | 826,0 | .653 | 643,9 | .650 | 479,8 | .628 | 95 |
7 | 63 | 144,3 | 20820 | 1030,0 | .518 | 806,6 | .515 | 605,0 | .498 | 105 |
6 | 79,4 | 162 | 26240 | 1280,0 | .411 | 1010,0 | .409 | 762,9 | .395 | 125 |
5 | 100,2 | 181,9 | 33090 | 1591,0 | .326 | 1265,0 | .324 | 961,9 | .313 | 145 |
4 | 126,3 | 204,3 | 41740 | 1970,0 | .258 | 1584,0 | .257 | 1213,0 | .249 | 170 |
3 | 159,3 | 229,4 | 52620 | 2439,0 | .205 | 1984,0 | .204 | 1530,0 | .197 | 195 |
2 | 200,9 | 257,6 | 66360 | 3003,0 | .163 | 2450,0 | .162 | 1929,0 | .156 | 225 |
1 | 253,3 | 289,3 | 83690 | 3688,0 | .129 | 3024,0 | .128 | 2432,0 | .124 | 260 |
Größe (AWG-Lehre) |
Anschwemmung | Anschwemmung Klasse |
Gewicht (lbs/1000 ft) |
Durchmesser (Mil) | Stark gezeichnet | Mittelhartes gezeichnet | Weich-gezeichnet (getempert) | Zulässiges Ampacity | ||||
Einzeln Drähte |
Komplett Leiter |
Bewertet Stärke (lbs) |
DC Widerstand (ohms/1000 ft) @20°C |
Bewertet Stärke (lbs) |
DC Widerstand (ohms/1000 ft) @20°C |
Bewertet Stärke (lbs) |
DC Widerstand (ohms/1000 ft) @20°C |
|||||
ANGESCHWEMMT | ||||||||||||
8 | 7 | B | 51 | 49 | 146 | 777 | .6663 | 610 | .6629 | 499 | .6408 | 95 |
6 | 7 | B | 81 | 61 | 184 | 1228 | .4191 | 959 | .4169 | 794 | .4030 | 130 |
4 | 7 | A, B | 128,9 | 77 | 232 | 1938 | .2636 | 1505 | .2622 | 1320 | .2534 | 170 |
3 | 7 | A, B | 162,5 | 87 | 260 | 2433 | .2090 | 1885 | .2079 | 1670 | .2010 | 200 |
2 | 7 | A, B | 204,9 | 97 | 292 | 3050 | .1660 | 2360 | .1650 | 2110 | .1578 | 230 |
1 | 7 | A | 258,4 | 109 | 328 | 3801 | .1316 | 2955 | .1309 | 2552 | .1252 | 265 |
1/0 | 7 | A, AA | 326,1 | 123 | 368 | 4752 | .1042 | 3705 | .1037 | 3221 | .1002 | 310 |
2/0 | 7 | A, AA | 410,9 | 138 | 414 | 5926 | .08267 | 4640 | .08224 | 4062 | .07949 | 355 |
2/0 | 19 | B | 410,9 | 84 | 418 | 6690 | .08267 | 4765 | .08224 | 4024 | .07949 | 355 |
3/0 | 7 | A, AA | 518,1 | 155 | 464 | 7366 | .06556 | 5812 | .06522 | 5118 | .06304 | 410 |
4/0 | 7 | A, AA | 653,3 | 174 | 522 | 9154 | .05199 | 7278 | .05172 | 6459 | .04999 | 480 |
4/0 | 19 | B | 653,3 | 106 | 528 | 9617 | .05199 | 7479 | .05172 | 6453 | .04999 | 480 |
250 | 19 | A | 771,9 | 115 | 574 | 11360 | .04400 | 8836 | .04378 | 7627 | .04231 | 530 |
250 | 37 | B | 771,9 | 82 | 575 | 11600 | .04400 | 8952 | .04378 | 7940 | .04231 | 530 |
300 | 19 | A | 926,2 | 126 | 628 | 13510 | .03667 | 10530 | .03648 | 9160 | .03526 | 590 |
350 | 19 | A | 1080,6 | 136 | 679 | 15590 | .03143 | 12200 | .03127 | 10680 | .03022 | 650 |
500 | 37 | A, B | 1543,8 | 116 | 814 | 22510 | .02200 | 17550 | .02189 | 15240 | .02116 | 810 |
600 | 37 | A, AA | 1852,5 | 127 | 891 | 27020 | .01834 | 21060 | .01825 | 18300 | .01763 | 910 |
750 | 61 | A, B | 2315,6 | 111 | 998 | 34090 | .01467 | 26510 | .01459 | 22890 | .01410 | 1040 |
1000 | 61 | A, B | 3087,5 | 128 | 1152 | 45030 | .01100 | 35100 | .01094 | 30500 | .01058 | 1240 |
