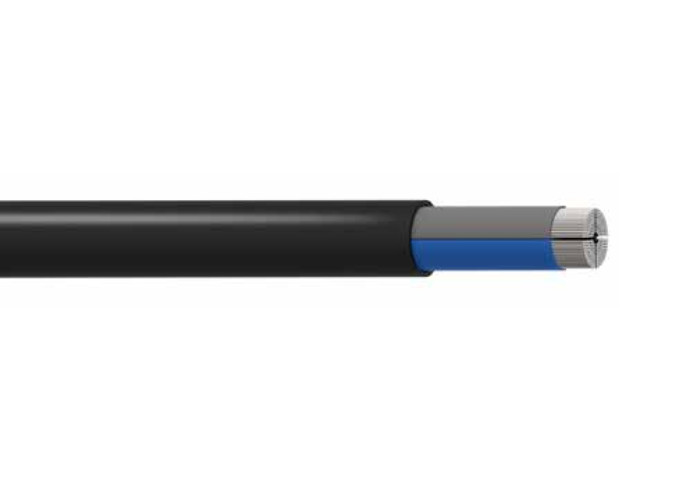

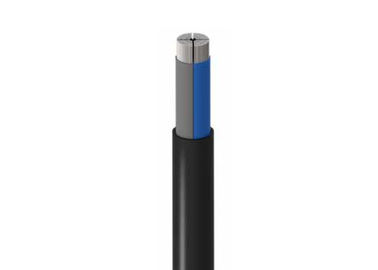

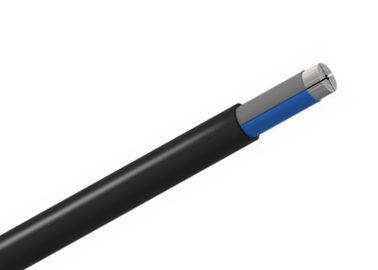

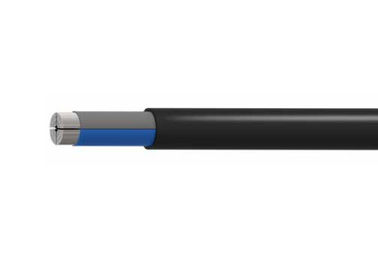

Des niedrigen freies RRU Stromkabel des Telekommunikationsgerät-600V Rauch-Halogen-
Detailinformationen |
|||
Leiter: | BETR.: Festes Aluminium-Kreis- oder Rundschreiben der Klasse 1 preßten Leiter RM zusammen: Angeschwe | Isolierung: | XLPE |
---|---|---|---|
Hülle: | Thermoplastisches Halogen freie Verbundart HM4 entsprechend HD 604 S1 | ||
Markieren: | Gepanzertes Kabel LV,elektrisches Kabel der Niederspannung,Niederspannungs-Stromkabel |
Produkt-Beschreibung
ANWENDUNG:
Isolier- und Halogen-freies thermoplastisches Mittel XLPE umhüllte Macht und zusätzliche Steuerseile für die Versorgung der elektrischen Energie. Installationen, in denen Feuer und Emissionen des Rauches und giftige Dämpfe eine potenzielle Bedrohung schaffen. Nicht passend für Gebrauch im Wasser.

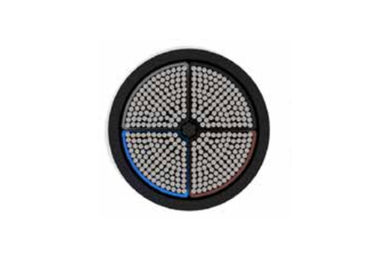

BAU:
Leiter
BETR.: Festes Aluminium-Kreis- oder Rundschreiben der Klasse 1 zusammengepreßt
Leiter
RM: Angeschwemmter Leiter der Klasse 2
Se: Geformter oder angeschwemmter Leiter des festen Sektors der Klasse 1 -
Inspektion: Sektor der Klasse 2 - geformter Leiter
Isolierung
Art DIX3 XLPE (quervernetztes Polyäthylen) entsprechend HD
603,1
Hülle
Thermoplastisches Halogen freie Verbundart HM4 entsprechend
HD 604 S1
EIGENSCHAFTEN
Nennspannung (Uo/U)
600/1000V
Temperatur-Bewertung
Örtlich festgelegt: -40oC zu +90oC
Maximale Kurzschluss-Temperatur am Leiter
+250oC
Minimaler Biegungsradius
Einkernig: Gesamtdurchmesser mit 15 x
Mehradrig: Gesamtdurchmesser mit 12 x
Maximale zulässige Zugspannung mit Kabel-Griff für
Cu-Leiter
50N/mm2
Hüllen-Farbe
Schwarzes
Kern Identifcation
NEIN VON KERNE | NA2XH - J | NA2XH-O |
1 2 3 3* 4 4* 5 7 und mehr | Grün/Gelb - Grün/Gelb blaues Brown - Grünes/gelbes schwarzes Grau Browns Grünes/Gelb-blaues Brown-Schwarzes Grünes/Gelb-blaues Browns schwarzes Grau Grün/Gelb, anderes entkernt Schwarzes mit weißer Nummerierung | Schwarzes Blaues Brown Schwarzes Grau Browns Blaues Brown-Schwarzes Blaues schwarzes Grau Browns Blaues schwarzes graues Schwarzes Browns Schwarzes mit weißer Nummerierung |
MASSE
NEIN VON LEITER | NOMINALES KREUZ SCHNITTbereich Millimeter ² | LEITER | NOMINALES GESAMTES DURCHMESSER Millimeter | NOMINALES GEWICHT kg/km |
1 1 1 1 1 1 1 1 1 1 1 1 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 3 | 25 35 50 70 95 120 150 185 240 300 400 500 16 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 70 + 35 120 + 70 150 + 70 185 + 95 240 + 120 | RM RM RM RM RM RM RM RM RM RM RM RM RM RM RM Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se SM+SM SM+SM SM+SM SM+SM SM+SM | 9,9 11 12,5 14,1 16,1 17,5 19,6 21,8 24 26,7 29,7 33,1 16,3 19,6 22,1 19 22,4 21,2 26,1 25,2 29,1 27,8 32,2 30,8 36,2 33,9 40,1 37,6 44,9 41,8 28,3 35,1 39,7 43,7 49,1 | 132 166 211 283 376 456 560 697 878 1073 1347 1705 364 530 684 486 655 622 903 859 1174 1115 1446 1379 1780 1685 2197 2089 2782 2634 1044 1704 2065 2563 3237 |
NEIN VON LEITER | NOMINALES KREUZ SCHNITTbereich Millimeter ² | LEITER | NOMINALES GESAMTES DURCHMESSER Millimeter | NOMINALES GEWICHT kg/km |
4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 5 5 5 5 5 5 5 5 5 | 25 35 35 50 50 70 70 95 95 120 120 150 150 185 185 240 240 25 35 50 70 95 120 150 185 240 | RM Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se Inspektion Se RM RM RM RM Inspektion Inspektion Inspektion Inspektion Inspektion | 21,7 22,4 21,6 25,4 24,6 29,7 28,8 33,3 32,1 37,2 35,5 41,3 39,4 45,7 43,4 51,2 48 23,9 27 31,3 35,8 36,5 39,2 45,4 50,1 55,2 | 636 649 623 845 810 1178 1126 1538 1467 1903 1817 2328 2223 2874 2750 3646 3465 763 986 1309 1771 1891 2306 2865 3534 4482 |
ELEKTRISCHE EIGENSCHAFTEN
Strombelastbarkeit
NEIN VON GELADENEN KERNEN | 1 | 3 | 3 |
NOMINALE QUERSCHNITTSFLÄCHE mm2 | LEGEN IN einer LUFT AN 30ºC A | ||
25 35 50 70 95 120 150 185 240 300 400 500 | 136 166 205 260 321 376 431 501 600 696 821 971 | 102 126 149 191 234 273 311 360 427 507 600 695 | 106 130 161 204 252 295 339 395 472 547 643 754 |
HERABSETZEN VON FAKTOREN
UMGEBENDE TEMPERATUR | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
BEWERTUNGS-FAKTOR | 1,15 | 1,12 | 1,08 | 1,04 | 1,00 | 0,96 | 0,91 | 0,87 | 0,82 |
