Flugplatz Millivolt-Stromkabel-kupferne Leiter PVC-Jacke des Flughafen-5kv
Detailinformationen |
|||
Leiter: | strandedAluminum | Leiterschirm: | halb-leitfähiger effektiver Parallelwiderstand |
---|---|---|---|
Isolierung: | Effektiver Parallelwiderstand | Isolierungs-Schirm: | leitfähiger effektiver Parallelwiderstand |
Konzentrischer Leiter: | Bloßer Kupferdraht | Äußere Hülle: | PET-Hülle |
Markieren: | mittlere Spannung Stromkabel,konzentrisches neutrales Kabel,Isolierte Stromkabel |
Produkt-Beschreibung

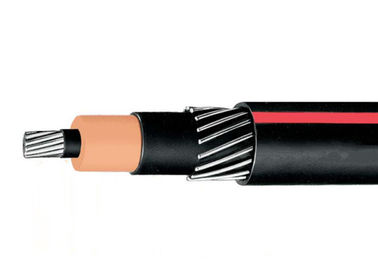

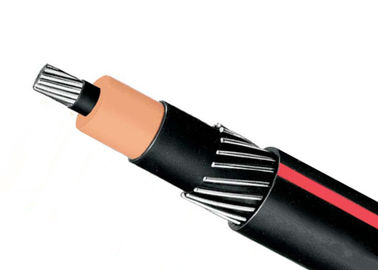

35 KV Aluminium- Leiter Millivolt-Stromkabel effektiver Parallelwiderstand Isolier- Untertage- Primär-Destributions-Kabel
Produkt-Datum
Nein. |
Leiter-Größe
|
Isolierung Niminal Dia.over. |
Nominaler Durchmesser über Isolierungsschirm. |
Neutraler No.of-Kupferdraht |
Nominales O.D.
|
Ca. Gewicht | 90℃ Ampacity | 105℃ Ampacity | |||
AWG-Lehre/Kcmil | In. | In. | In. | Netz | Grob | Direkte Beerdigung | Rohr | Direkte Beerdigung | Rohr | ||
Volle neutrale Person | |||||||||||
1 | 1 0(19) | 1,10 | 1,20 | 16*14 | 1,44 | 1061 | 1179 | 210 | 150 | 235 | 170 |
2 | 2 0(19) | 1,15 | 1,25 | 13*12 | 1,52 | 1238 | 1416 | 240 | 175 | 270 | 200 |
3 | 3 0(19) | 1,20 | 1,30 | 16*12 | 1,57 | 1374 | 1552 | 270 | 200 | 305 | 225 |
4 | 4 0(19) | 1,26 | 1,36 | 13*10 | 1,74 | 1671 | 1921 | 305 | 225 | 345 | 260 |
5 | 250(37) | 1,32 | 1,42 | 16*10 | 1,79 | 1856 | 2106 | 335 | 250 | 380 | 285 |
6 | 350(37) | 1,42 | 1,52 | 20*10 | 1,90 | 2177 | 2525 | 405 | 300 | 450 | 345 |
1/3 neutrale Person | |||||||||||
1 | 1 0(19) | 1,11 | 1,21 | 6*14 | 1,45 | 966 | 1082 | 200 | 175 | 215 | 175 |
2 | 2 0(19) | 1,15 | 1,25 | 7*14 | 1,49 | 1045 | 1223 | 230 | 200 | 245 | 200 |
3 | 3 0(19) | 1,20 | 1,30 | 9*14 | 1,54 | 1148 | 1326 | 260 | 230 | 280 | 230 |
4 | 4 0(19) | 1,26 | 1,36 | 11*14 | 1,60 | 1267 | 1445 | 290 | 245 | 315 | 260 |
5 | 250(37) | 1,32 | 1,42 | 13*14 | 1,72 | 1451 | 1701 | 315 | 265 | 340 | 285 |
6 | 350(37) | 1,42 | 1,52 | 18*14 | 1,82 | 1707 | 1957 | 375 | 325 | 410 | 350 |
7 | 500(37) | 1,55 | 1,68 | 16*12 | 2,02 | 2167 | 2515 | 450 | 390 | 495 | 415 |
8 | 750(61) | 1,74 | 1,88 | 15*10 | 2,25 | 2817 | 3323 | 550 | 480 | 600 | 515 |
9 | 1000(61) | 1,89 | 2,03 | 18*(A) | 2,40 | 3366 | 3872 | 640 | 565 | 680 | 585 |
